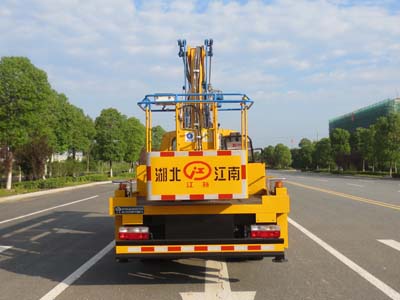

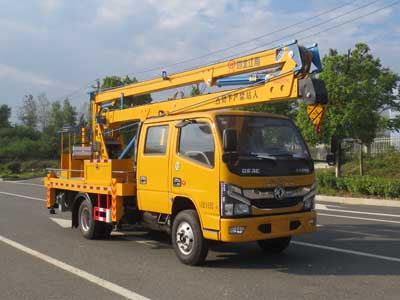

國六東風16米高空作業車，多利卡D6S駕駛室，1730寬，雙排，朝柴CY4BK461發動機，131馬力，萬里揚5TS40變速箱，7.00R16輪胎，1.8T前橋，3.5T后橋，188雙層車架，空調，電動玻璃，ABS，斷氣剎。最大作業高度16米。
PRODUCT DISPLAY
THE SPECIFIC PARAMETERS
| 江特牌JDF5060JGK16E6型高空作業車 主要技術參數 | |||
| 產品名稱： | 高空作業車 | 外型尺寸： | 7660,7560×2040×3050,3000(mm) |
| 底盤型號： | 貨廂尺寸： | ××(mm) | |
| 總質量： | 5650(Kg) | 接近/離去角： | 24/10(°) |
| 額定質量： | (Kg) | 前懸后懸： | (mm) |
| 整備質量： | 5325(Kg) | 最高車速： | 110(km/h) |
| 發動機 | 發動機生產企業 | 排量 | 功率 |
| YCY24140-60 Q28-130E60 Q23-115E60 H20-120E60 | 廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 | 2360 2800 2300 2000 | 103/140 96/130 85/115 90/122 |
| 排放標準： | 國六 | ||
| 軸數： | 2 | 前輪距： | 1521(mm) |
| 軸距： | 3308 | 后輪距： | 1498(mm) |
| 輪胎數： | 6 | 輪胎規格： | 7.00R16 |
| 燃料種類： | 柴油 | 彈簧片數： | 6/6+5 |
| 軸荷： | 2040/3610 | 駕駛室乘人數： | 2+3 |
| 整車備注： | 前伸820mm,805mm,720mm,705mm;后伸350mm;隨底盤選裝駕駛室及左右油箱位置;吊鉤為選裝件;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×200(mm),離地高度:420mm;ABS型號/廠家:ABS/ASR-24V-4S/4M/襄陽東風隆誠機械有限責任公司;主要專用裝置為折疊臂,用于搶修電力、通訊、路燈等高空作業. | ||
| 多方位圖： | | ||
| 需要更多資料及產品圖片請直接與我公司聯系，我們會為您提供最好的服務! | |||
Special function
16米高空作業車技術參數
上裝基本配置 | 臂架 | 臂架形式 | 三節折臂 | ||
材料 | 型材Q345B/4mm | ||||
臂架截面 | 四邊形 | ||||
起伏角度 | 0°-70°(相對水平面) | ||||
作業工況 | 最大作業高度 | 16m | |||
最大作業高度時作業幅度 | 2m | ||||
最大作業幅度 | 7m | ||||
最大作業幅度時作業高度 | 9m | ||||
回轉 | 雙向360°連續回轉 | ||||
吊臂 | 最大起吊質量 | 900Kg | |||
伸縮起重臂 | 伸縮長度1m | ||||
最大起吊高度 | 8.4m | ||||
最大起吊幅度 | 6.8m | ||||
起升機構 | IQKN1B6Y；單繩拉力800 Kg | ||||
鋼絲繩 | （40m）Φ8 | ||||
吊鉤 | 1T | ||||
支腿 | 支腿型式 | 前后H型 | |||
支腿材料 | 型材Q345B/5mm | ||||
支腿跨距 | 縱向：3240，橫向：3180 | ||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | ||||
后支腿頻閃燈 | 黃色；兩只 | ||||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼板 | |||
工具箱 | 1200*400*500；模具沖壓門，帶不銹鋼門鎖 | ||||
圍欄 | Φ20不銹鋼管 | ||||
踏步 | 駕駛室側帶上下踏步 | ||||
側、后防護 | 優質碳鋼冷彎型材；強度高 | ||||
輪罩 | 注塑模具成型，美觀，強度高 | ||||
洗手水箱 | 塑料水箱 | ||||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | |||
回轉支承 | 單排四點接觸球式帶外齒，QWD730.20 | ||||
減速機 | 渦輪蝸桿式，CW-28 | ||||
馬達 | BMP-50 | ||||
吊籃 | 額定載荷 | ≤200Kg | |||
尺寸 | 長X寬X高：1080X620X1150 | ||||
調平形式 | 外置拉桿機械調平 | ||||
保險帶 | 一副 | ||||
調平裝置 | 機械調平，拉桿外置 | ||||
液壓系統 | 液壓油箱 | 65L；帶液位表 | |||
齒輪泵 | 定量泵，流量25ml/r | ||||
工作壓力 | 帶壓力表；16MPa | ||||
液壓閥組 | 集成電磁閥組 | ||||
油缸 | 12只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | ||||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | |||
操作方式 | 手動和電動結合 | ||||
臂架動作 | 轉臺和吊籃電動雙位操作 | ||||
發動機啟動、熄火 | 轉臺和吊籃雙位操作 | ||||
發動機油門 | 手動拉線 | ||||
油漆 | 知名品牌油漆；顏色光滑，線條美觀； | ||||
標識及標牌 | 清晰、醒目、永久不褪色 | ||||
