最大作業高度：30米。工作斗載荷：400kg.
PRODUCT DISPLAY
THE SPECIFIC PARAMETERS
| 江特牌JDF5090JGKQ6S型高空作業車 產品主要技術參數 | |||
| 產品名稱： | 江特牌JDF5090JGKQ6S型高空作業車 | 外形尺寸： | 7330,6980,×2250,2170,3150,3080 |
| 底盤型號： | QL1110ANKAY | 貨廂尺寸： | ××(mm) |
| 總 質 量： | 9200 | 接近/離去角(°)： | 20/12,17/12(°) |
| 額定質量： | --- | 前懸/后懸： | 1110/2055(mm) |
| 整備質量： | 9005(Kg) | 最高車速(km/h)： | 110(km/h) |
| 排放標準： | 國六 | ||
| 底盤參數 | |||
| 底盤型號： | QL1110ANKAY | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1680 |
| 軸 距： | 3815 | 后 輪 距： | 1650 |
| 駕駛室乘人數： | 3(人) | 彈簧片數： | 8/10+6 |
| 輪 胎 數： | 6 | 軸 荷： | 3450/5750 |
| 輪胎規格： | 235/75R17.5 16PR,8.25R20 14PR | ||
| 整車說明： | 外形尺寸長/后伸對應關系:7330/350,6980/無后伸;側面防護及后下部防護裝置材料材質:Q235,側面防護裝置為整體式結構,后下部防護連接方式:焊接加螺栓連接,斷面尺寸(寬×高):50×260(mm),離地高度:400mm;ABS及控制器型號為:APG3550500H1,生產廠家為:浙江亞太機電股份有限公司;主要專用裝置為升縮臂,用于搶修電力、通訊、路燈等高空作業. | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| 4HK1-TCG61 4HK1-TCG60 | 慶鈴五十鈴(重慶)發動機有限公司 慶鈴五十鈴(重慶)發動機有限公司 | 5193 5193 | 139/189 151/205 |

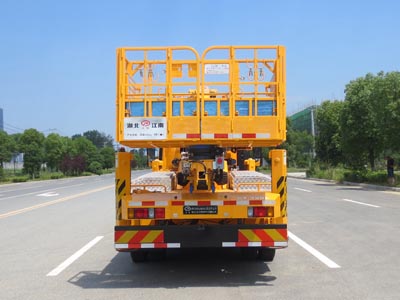

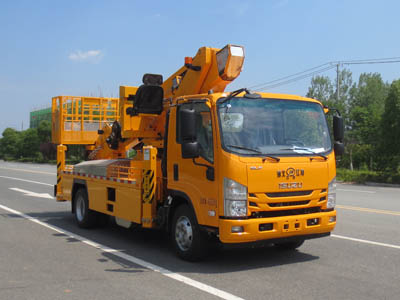

| 多方位展示圖： |
| |
| ※需要詳細資料及產品圖片請直接與我公司聯系，以上產品介紹僅作參考，訂車請以合同內容為準。 |
Special function
上裝基本配置 |
臂架 | 臂架形式 | 七節伸縮臂 | ||
材料 | 進口高強度鋼/3mm | ||||
臂架截面 | 六邊形 | ||||
變幅 | 雙缸變幅，更加穩定 | ||||
起伏角度 | 0°-80°(相對水平面) | ||||
作業工況 | 最大作業高度 | 30m | |||
最大作業高度時 作業幅度 | 3m | ||||
最大作業幅度 | 18m | ||||
最大作業幅度時 作業高度 | 20m | ||||
回轉 | 左右 180°回轉 | ||||
支腿 | 支腿型式 | 前后 X 型 | |||
支腿材料 | 進口高強度鋼/3mm | ||||
支腿跨距 | 縱向：6500，橫向：5950/6150 | ||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | ||||
支腿檢測 | 支腿帶檢測開關、蜂鳴器和水平儀 | ||||
支腿頻閃燈 | 黃色；前后四只 | ||||
車廂 | 材料 | 優質碳鋼及鋁合金，鋪 3 ㎜防滑花紋鋁板 | |||
工具箱 | 鋁合金 1760*620*280 帶不銹鋼門鎖 | ||||
側、后防護 | 全防護結構，左右各帶一個工具箱 370*440*490,590*450*490 | ||||
洗手水箱 | 塑料水箱 | ||||
轉臺 | 立臂 | 進口高強度鋼拼焊組成 | |||
回轉支承 | 單排四點接觸球式帶外齒 | ||||
減速機 | 渦輪蝸桿式，2 個 | ||||
馬達 | |||||
吊籃 | 額定載荷 | ≤400Kg | |||
尺寸 | 長 X 寬 X 高：1860×720×1050；展開 3210 ×1150×1050 | ||||
材料 | 優質碳鋼方管 | ||||
調平形式 | 靜態液壓自動調平 | ||||
回轉 | 360°連續回轉 | ||||
保險帶 | 一副 | ||||
調平裝置 | 液壓油缸調平 | ||||
液壓系統 | 液壓油箱 | 100L；帶液位表和冷卻器 | |||
齒輪泵 | 定量泵，流量 50ml/r | ||||
工作壓力 | 帶壓力表；16MPa | ||||
液壓閥組 | 電液比例閥組，帶手動應急按鈕 | ||||
應急泵 | 電動應急泵 | ||||
油缸 | 13 只；帶雙向平衡閥或液壓鎖進行鎖止，保證安 全 | ||||
操作系統
油漆 標識及標牌 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | |||
操作方式 | 電控和無線遙控 | ||||
臂架動作 | 轉臺和吊籃無線遙控操作 | ||||
發動機啟動、熄 火 | 轉臺和吊籃雙位操作 | ||||
發動機油門 | 遠程電子油門 | ||||
知名品牌油漆；顏色光滑，線條美觀； 清晰、醒目、永久不褪色 | |||||
