JDF5070JGK20Q5S型高空作業車
PRODUCT DISPLAY
THE SPECIFIC PARAMETERS
| 江特牌JDF5070JGK20Q5S型高空作業車 產品主要技術參數 | |||
| 產品名稱： | 江特牌JDF5070JGK20Q5S型高空作業車 | 外形尺寸： | 8000,×2100,3250 |
| 底盤型號： | QL1070A5KWY | 貨廂尺寸： | ××(mm) |
| 總 質 量： | 6810 | 接近/離去角(°)： | (°) |
| 額定質量： | 前懸/后懸： | 1015/2470(mm) | |
| 整備質量： | 6485(Kg) | 最高車速(km/h)： | 110(km/h) |
| 排放標準： | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 底盤參數 | |||
| 底盤型號： | QL1070A5KWY | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1504 |
| 軸 距： | 3815 | 后 輪 距： | 1425 |
| 駕駛室乘人數： | 2+3(人) | 彈簧片數： | 8/6+5 |
| 輪 胎 數： | 6 | 軸 荷： | 2090/4720 |
| 輪胎規格： | 7.00-16 14PR,7.00R16 14PR | ||
| 整車說明： | 后伸700mm;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×200(mm),離地高度:470mm;ABS及其控制器型號為:APG3550500A4,生產廠家為:浙江亞太機電股份有限公司. | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| 4KH1CN5HS 4KH1-TCG51 | 慶鈴五十鈴(重慶)發動機有限公司 慶鈴五十鈴(重慶)發動機有限公司 | 2999 2999 | 96 88 |

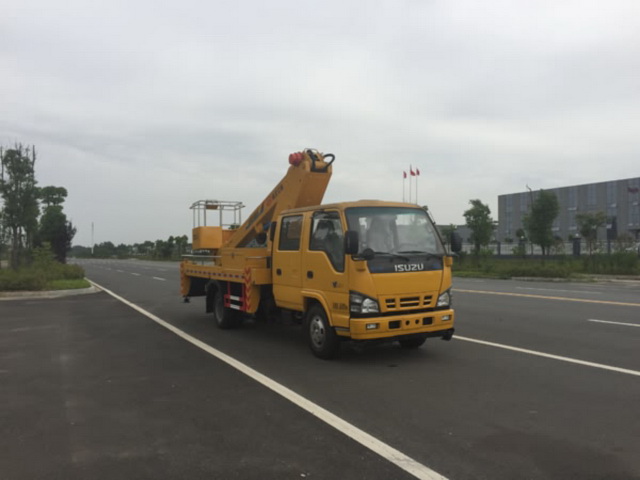

| 多方位展示圖： |
| |
| ※需要詳細資料及產品圖片請直接與我公司聯系，以上產品介紹僅作參考，訂車請以合同內容為準。 |
Special function
20米伸縮臂高空作業車主要技術參數
上裝基本配置 | 臂架 | 臂架形式 | 四節伸縮臂，伸縮缸內置帶鋼絲繩傳動 | ||
材料 | 高強度鋼板HQ60/5mm | ||||
臂架截面 | 菱形 | ||||
起伏角度 | 0°-75°(相對水平面) | ||||
作業工況 | 最大作業高度 | 20m | |||
最大作業高度時作業幅度 | 2.9m | ||||
最大作業幅度 | 駕駛室區域4 m；駕駛室后11.5m | ||||
最大作業幅度時作業高度 | 4.7m | ||||
回轉 | 雙向360°連續回轉 | ||||
支腿 | 支腿型式 | 前后H型 | |||
支腿材料 | 型材Q345B/5mm | ||||
支腿跨距 | 縱向：4000，橫向：4000 | ||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | ||||
后支腿頻閃燈 | 黃色；兩只 | ||||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼板 | |||
工具箱 | 1200*400*500；模具沖壓門，帶不銹鋼門鎖 | ||||
圍欄 | Φ20不銹鋼管 | ||||
踏步 | 駕駛室側帶上下踏步 | ||||
側、后防護 | 優質碳鋼冷彎型材；強度高 | ||||
輪罩 | 注塑模具成型，美觀，強度高 | ||||
洗手水箱 | 塑料水箱 | ||||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | |||
回轉支承 | QWD630.20A | ||||
減速機 | 行星齒輪傳動式，IHKN3B6Y | ||||
馬達 | 擺線馬達，BMT-310 | ||||
吊籃 | 額定載荷 | ≤200Kg | |||
尺寸 | 長X寬X高：1100X700X1150 | ||||
調平形式 | 靜態液壓自動調平 | ||||
保險帶 | 一副 | ||||
調平裝置 | 油缸自動調平 | ||||
液壓系統 | 液壓油箱 | 80L；帶液位表 | |||
齒輪泵 | 定量泵，流量25ml/r | ||||
工作壓力 | 帶壓力表；16MPa | ||||
液壓閥組 | 電液比例閥組 | ||||
油缸 | 12只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | ||||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | |||
操作方式 | 手動和電動結合，電液比例調速 | ||||
臂架動作 | 下車和吊籃電控雙位操作，帶控制器和顯示屏，吊籃帶遙控操作 | ||||
發動機啟動、熄火 | 下車和吊籃雙位操作 | ||||
發動機油門 | 手動拉線或者電子油門 | ||||
油漆 | 知名品牌油漆；顏色光滑，線條美觀； | ||||
標識及標牌 | 清晰、醒目、永久不褪色 | ||||
