國五江淮單排12米高空作業車整車外形美觀，功能強大，安全系數高，擁有多項先進作業安全功能，確保操作人員的作業安全，在作業槽內和回轉座上均設有操縱裝置，遠距離控制發動機的啟動/停止、高速/低速，采用電液比例閥控制臂的動作，平穩性好。工作臂可左、右360°連續旋轉，靠連桿機構自動維持作業槽水平，主泵出現故障時可操縱應急泵下降作業槽，夜間照明，可起吊1噸重物（選裝）。江鈴順達14米高空作業車被廣泛用于電力、路燈、市政、園林、通信、機場、造（修）船、交通、廣告、攝影等高空作業領域。是市政管理、供電維修、交通管理等部門進行電力維修、路牌標志安裝等高空作業的理想用車。
PRODUCT DISPLAY
THE SPECIFIC PARAMETERS
| 江特牌JDF5040JGK12HFC5型高空作業車 產品主要技術參數 | |||
| 產品名稱： | 江特牌JDF5040JGK12HFC5型高空作業車 | 外形尺寸： | 5995,×1960,2980 |
| 底盤型號： | HFC1040P93K1B4V | 貨廂尺寸： | ××(mm) |
| 總 質 量： | 4495 | 接近/離去角(°)： | (°) |
| 額定質量： | 前懸/后懸： | 1090/1540,1065/1540(mm) | |
| 整備質量： | 4365(Kg) | 最高車速(km/h)： | 90(km/h) |
| 排放標準： | 國五 | ||
| 底盤參數 | |||
| 底盤型號： | HFC1040P93K1B4V | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1420,1470 |
| 軸 距： | 2850 | 后 輪 距： | 1395 |
| 駕駛室乘人數： | 2(人) | 彈簧片數： | 3+2/5+3,7/5+3,9/5+3 |
| 輪 胎 數： | 6 | 軸 荷： | 1620/2875 |
| 輪胎規格： | 6.50-15LT,6.50R15LT,6.50-16LT 10PR,6.50R16LT 10PR,6.50R16LT 8PR | ||
| 整車說明： | 前伸與前懸對應關系:365/1090,390/1065;后伸150mm;隨底盤選裝駕駛室;吊鉤為選裝件;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×200(mm),離地高度:400mm;ABS控制器廠家/型號:廣州科密汽車電子控制技術股份有限公司/CM4XL-4S/4K(4S/4M);選裝ABS,ABS廠家/型號:武漢元豐汽車電控系統有限公司/YF8;主要專用裝置為折疊臂,用于搶修電力、通訊、路燈等高空作業. | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| 4A2-88C50 D19TCIE1 HFC4DF2-2D1 HFC4DA1-2D | 安徽全柴動力股份有限公司 昆明云內動力股份有限公司 合肥江淮朝柴動力有限公司 安徽江淮汽車集團股份有限公司 | 2270 1910 2156 2771 | 65 75 65 88 |

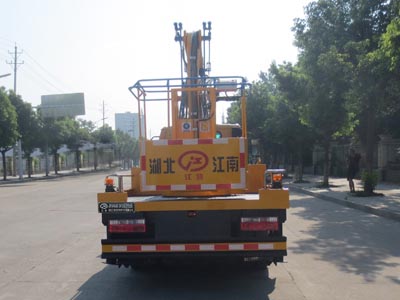

| 多方位展示圖： |
| |
| ※需要詳細資料及產品圖片請直接與我公司聯系，以上產品介紹僅作參考，訂車請以合同內容為準。 |
Special function
國五江淮12米高空作業車主要技術參數
上裝基本配置 | 臂架 | 臂架形式 | 三節折臂 | |
材料 | 型材Q345B/4mm | |||
臂架截面 | 四邊形 | |||
起伏角度 | 0°-70°(相對水平面) | |||
作業 工況 | 最大作業高度 | 12m | ||
最大作業高度時作業幅度 | 2m | |||
最大作業幅度 | 5.8m | |||
最大作業幅度時作業高度 | 5.6m | |||
回轉 | 雙向360°連續回轉 | |||
吊臂 | 最大起吊質量 | 900Kg | ||
伸縮起重臂 | 伸縮長度1m | |||
最大起吊高度 | 6.4m | |||
最大起吊幅度 | 5.2m | |||
起升機構 | IQKN1B6Y；單繩拉力800 Kg | |||
鋼絲繩 | （40m）Φ8 | |||
吊鉤 | 1T | |||
支腿 | 支腿型式 | 前后H型 | ||
支腿材料 | 型材Q345B/5mm | |||
支腿跨距 | 縱向：3300，橫向：2700 | |||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | |||
后支腿頻閃燈 | 黃色；兩只 | |||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼板 | ||
工具箱 | 800*400*400；帶不銹鋼門鎖 | |||
圍欄 | Φ20不銹鋼管 | |||
踏步 | 駕駛室側帶上下踏步 | |||
側、后防護 | 優質碳鋼冷彎型材；強度高 | |||
輪罩 | 注塑模具成型，美觀，強度高 | |||
洗手水箱 | 塑料水箱 | |||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | ||
回轉支承 | 單排四點接觸球式帶外齒，QWD730.20 | |||
減速機 | 渦輪蝸桿式，CW-28 | |||
馬達 | BMP-50 | |||
吊籃 | 額定載荷 | ≤200Kg | ||
尺寸 | 長X寬X高：1080X620X1150 | |||
調平形式 | 外置拉桿機械調平 | |||
保險帶 | 一副 | |||
調平裝置 | 機械調平，拉桿外置 | |||
液壓系統 | 液壓油箱 | 65L；帶液位表 | ||
齒輪泵 | 定量泵，流量25ml/r | |||
工作壓力 | 帶壓力表；16MPa | |||
液壓閥組 | 集成電磁閥組 | |||
油缸 | 10只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | |||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | ||
操作方式 | 手動和電動結合 | |||
臂架動作 | 轉臺和吊籃電動雙位操作 | |||
發動機啟動、熄火 | 轉臺和吊籃雙位操作 | |||
發動機油門 | 手動拉線 | |||
油漆 | 知名品牌油漆；顏色光滑，線條美觀； | |||
標識及標牌 | 清晰、醒目、永久不褪色 | |||
