國五江鈴10米高空作業車剪叉式平臺支架均采用低合金Q345型材，四周無焊縫，外形美觀，受力大，強度高；前H型支腿垂直升降，穩定性好，操作靈活；平臺操作采用手動閥，操作平穩、可靠，維護方便；平臺采用限位閥控制最大作業高度，安全有保障；工作平臺圍欄采用螺栓連接，方便拆卸，適用范圍廣；平臺上鋪設防滑花紋鋼板；可以在平臺上選裝電動控制盒，方便平臺上部操作。
PRODUCT DISPLAY
THE SPECIFIC PARAMETERS
| 江特牌JDF5040JGK10J5型高空作業車 產品主要技術參數 | |||
| 產品名稱： | 江特牌JDF5040JGK10J5型高空作業車 | 外形尺寸： | 5995,×1880,1950,2960,3060 |
| 底盤型號： | JX1041TSG25 | 貨廂尺寸： | ××(mm) |
| 總 質 量： | 3900 | 接近/離去角(°)： | (°) |
| 額定質量： | 前懸/后懸： | 1065/1570(mm) | |
| 整備質量： | 3575(Kg) | 最高車速(km/h)： | 100(km/h) |
| 排放標準： | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 底盤參數 | |||
| 底盤型號： | JX1041TSG25 | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1385 |
| 軸 距： | 3360 | 后 輪 距： | 1425 |
| 駕駛室乘人數： | 2+3(人) | 彈簧片數： | 7/4+6,7/5+6 |
| 輪 胎 數： | 6 | 軸 荷： | 1800/2100 |
| 輪胎規格： | |||
| 整車說明： | 隨底盤選裝駕駛室,選裝后部尾燈;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):50×100(mm),離地高度:400mm.ABS系統型號:APG3550500A,ABS系統生產廠家:浙江亞太機電股份有限公司. | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| JX493ZLQ5 | 江鈴汽車股份有限公司 | 2771 | 85/116 |

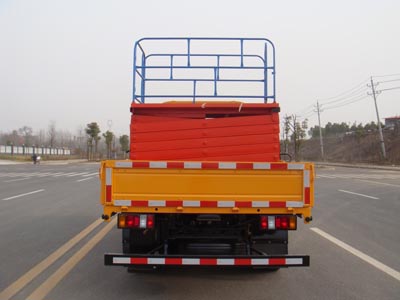

| 多方位展示圖： |
|
| ※需要詳細資料及產品圖片請直接與我公司聯系，以上產品介紹僅作參考，訂車請以合同內容為準。 |
Special function
江鈴10米高空作業車技術參數：
上裝基本配置 | 平臺 支架 | 支架形式 | 剪叉式 |
材料 | 型材Q345B/4mm | ||
臂架截面 | 四邊形 | ||
作業 工況 | 最大作業高度 | 8m/10m | |
額定起重量 | 500kg | ||
平臺尺寸 | 8m：長1000×寬1700 | ||
10m：長1000×寬1900 | |||
支腿 | 支腿型式 | 前H型 | |
支腿材料 | Q345B/5mm | ||
支腿跨距 | 橫向：1620 | ||
液壓鎖 | 兩個支腿都帶雙向液壓鎖 | ||
車廂 | 材料 | 優質碳鋼型材沖壓成型 | |
結構 | 左右墻板可翻開180°，后門也可翻開180° | ||
側、后防護 | 優質碳鋼冷彎型材；強度高 | ||
圍欄 | 材料 | 優質碳鋼￠25圓管 | |
尺寸 | 長X寬X高：1000X1700/1900X800 | ||
連接方式 | 螺栓連接方便拆卸 | ||
安全帶 | 一副 | ||
液壓系統 | 液壓油箱 | 65L；帶液位表 | |
齒輪泵 | 定量泵，流量25ml/r | ||
工作壓力 | 帶壓力表；16MPa | ||
液壓閥組 | 手動液壓閥組 | ||
油缸 | 2只；帶雙向液壓鎖進行鎖止，保證安全 | ||
操作系統 | 支腿 | 手動操作，同步伸縮 | |

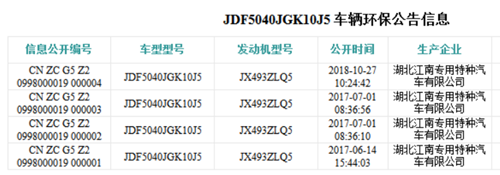

江特牌JDF5040JGK10J5型高空作業車環保目錄
