小型消防車主要是適合于城中村，道路狹小，一旦發生火災，大型消防車難以進入及時撲救的地區，能夠快速到達火災現場，不受街道寬窄、堵車等因素影響。小型消防車具有快捷適用，機動靈活，操作簡單等特點。我公司生產的小型消防車從各個不同的外觀，噸位滿足各級鄉鎮，村莊，居委會的需求。價格經濟實惠。閑暇時，車輛還可以作為清洗街道以及給路邊樹木澆花等特點。

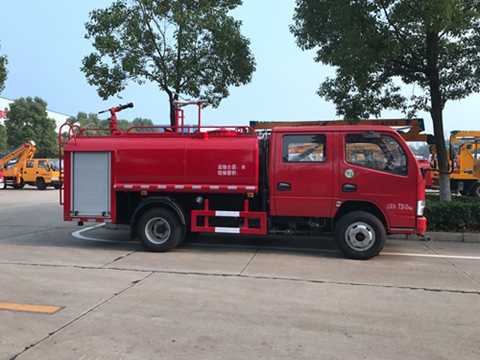

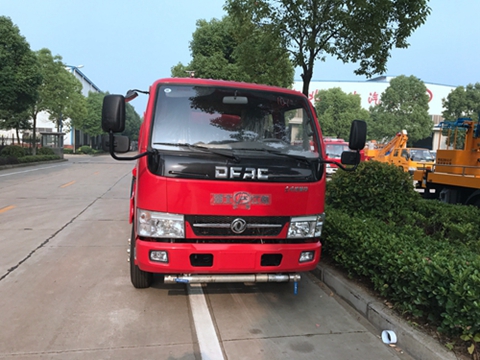

PRODUCT DISPLAY
THE SPECIFIC PARAMETERS
| JDF5071GPSE5綠化噴灑車 產品主要技術資料 | |||
| 產品名稱： | JDF5071GPSE5綠化噴灑車 | 公司名稱： | 湖北江南專用特種汽車有限公司 |
| 外形尺寸： | 6270×1980×2900,2650 | 廂體尺寸： | ×× |
| 總 質 量 （kg）： | 7360 | 接近/離去角（°）： | 20/13 |
| 額定質量： | 3125 | 前懸/后懸： | 1040/1922 |
| 整備質量： | 3910 | 最高車速（km/h）： | 99 |
| 排放標準： | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 底盤參數 | |||
| 底盤型號： | EQ1070DJ3BDF | 燃油種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1503,1485,1519 |
| 軸 距： | 3308,2800 | 后 輪 距： | 1494,1516 |
| 前排乘客： | 2+3 | 彈簧片數： | 6/6+5 |
| 輪 胎 數 ： | 6 | 軸 荷： | 2640/4720 |
| 輪胎規格： | 7.00-16,7.00R16 | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| CY4BK551 YC4FA115-50 4B2-115C50 ZD30D13-5N D28D11-5DA SD4D25R-70 4DX23-120E5 D25TCIE2 4F20TCIE5 4DW94-95E5 | 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 東風輕型發動機有限公司 東風輕型發動機有限公司 江蘇四達動力機械集團有限公司 一汽解放汽車有限公司無錫柴油機廠 昆明云內動力股份有限公司 常柴股份有限公司 一汽解放汽車有限公司無錫柴油機廠 | 3707 2982 2545 2953 2771 2545 3857 2499 1995 2720 | 75 85 85 96 85 70 90 96 70 72 |
| 其它資料 | |||
| 其它資料： | |||
隨底盤選裝駕駛室;罐體頂部前端灑水裝置為選裝件;品名:水;密度:1000千克/立方米;罐體有效容積:3.28立方米;罐體外形尺寸(長×長軸×短軸)(mm):2500×1750×1100;側面防護及后下部防護裝置材料材質:Q235,側面防護裝置連接方式:焊接加螺栓連接;后下部防護裝置為整體式結構,離地高度:480mm;ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M. | |||
| ※ 詳細資料及圖片請直接與我公司聯系，以上產品介紹僅作參考，定車請以合同內容為準。 ※ 24小時免費熱線：139-9786-8863 |
Special function
(一) 罐體
1. 容積：3280（水）。
2. 結構：
方圓焊接結構，內設防蕩隔板和防浪孔。
人孔及人孔蓋1套，直徑φ500 mm。
注水管位于罐體后邊，通徑為DN65。
排污管1個，位于罐體底部，通徑為DN40。
3. 材質：采用優質碳鋼材料焊接而成，側板厚度為3mm，底板厚度為4mm。內壁全部做防腐處理，經久耐用。
4. 設備：
人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
l 排污閥：手動控制
(二) 器材箱
1. 結構：
泵室框架為焊接結構。
內蒙皮為輕合金花紋鋁板。
根據器材固定需要，配置鋁合金型材固定架或隔板。
2. 材質：泵室蒙皮為優質碳鋼材料。

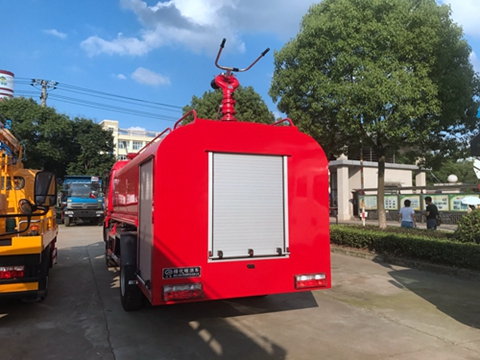

3. 卷簾門：
材質為輕合金卷簾門，質量輕，防腐性能好。
卷簾門的特殊結構確保了外部雨水很難滲入，密封性能良好。
4. 頂部：采用具有防滑作用的花紋板，確保人員安全。
5. 尾部：配備可供消防人員上下的爬梯。

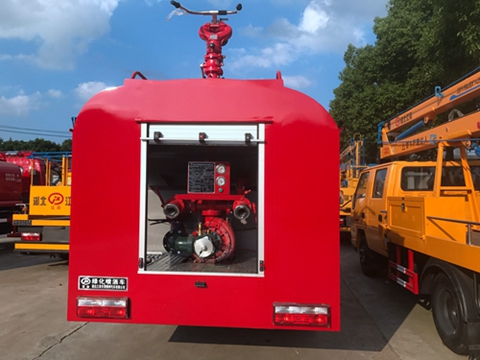

一、 消防泵及水路系統
1． 消防泵
a. 型號：CB10/20 車用消防泵
b.安裝位置：后置
c.流量及壓力：20L/S@1.0MPa
d.引水時間：≤35秒（7米吸深時）
2． 消防炮
a.型號：PS20 車載手動炮
b.安裝位置：泵室頂部
c.流量及壓力：20L/S@0.8MPa
d.射程：不小于48m
e.旋轉角度：360°
f.俯仰角；-15°～45°
3． 消防管路
a.罐吸水管路：DN100，帶手動蝶閥，右置向前
b.外吸水管路：DN100，后置向后
c.炮出水管路： DN65，帶止回閥，頂置向上
d.水帶出水管路： 2×DN65，帶手動球閥，頂置左右各1
e.泵往罐注水管路：DN40，帶手動球閥，后置向右
f.消防栓注水管路：DN65，帶管牙捫蓋，罐體右側
g.放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。
二、 電氣系統
1. 車輛兩側裝各有1個符合國家標準的側標志燈
2. 尾部裝有符合國家標準的視廓燈、組合尾燈和牌照燈。
3. 操縱系統：各種儀表和開關集中布置在泵室尾部的儀表板上，包括耐震型壓力表、耐震型真空表、水泵引水開關，并在儀表板上附有消防水路系統工作原理和操作說明。
三、 器材配備及布置
1. 配備原則
a.客戶有特殊需求時，根據客戶的需求配備
b.客戶沒有特殊需求時，按照公司的企業標準配備
四、 隨車基本配備清單序號名 稱數 量序號名 稱數 量1吸水膠管2根2底盤專用工具1付3吸水管扳手2個 五、 整車涂裝
a.綠化噴灑車的外表噴涂R03大紅色；
b.消防泵管路噴涂R03大紅色；
